При проектировании самотечной канализации или ливневой сети важно заранее определить не только диаметр труб, но и геометрию поворотов. Подходящие https://ingplast.ru/otvody-korsis/ помогают изменить направление трассы без случайных перегибов, лишних соединений и заметного уменьшения проходного сечения.
Гофрированные двухслойные трубы применяют на участках, где система должна выдерживать давление грунта и при этом сохранять устойчивый поток. Их наружная стенка отвечает за кольцевую жесткость, а гладкая внутренняя поверхность снижает гидравлическое сопротивление. Отвод должен быть совместим с этой конструкцией по диаметру, профилю и способу герметизации.
Какие данные нужны до выбора
Подбор начинают не с отдельной детали, а со схемы всей трассы. На плане отмечают места подключения, колодцы, перепады высоты и точки, где прямолинейная прокладка невозможна. Чем точнее исходные размеры, тем меньше риск корректировать положение труб уже в траншее.
- наружный и внутренний диаметр трубопровода;
- требуемый угол изменения направления;
- класс кольцевой жесткости основной трубы;
- глубина заложения и расчетная нагрузка на грунт;
- тип уплотнительного кольца и соединительной муфты;
- доступное пространство для сборки и последующего обслуживания.
Номинальный диаметр сам по себе не гарантирует совместимость. У разных систем могут отличаться шаг гофры, посадочная зона и конструкция раструба. Поэтому изделие сверяют с технической документацией применяемой трубы, а не только с цифрой в маркировке.
Как угол влияет на работу сети
Резкий поворот увеличивает местное сопротивление и может стать зоной накопления осадка. В самотечных сетях особенно важно сохранять расчетный уклон до и после изменения направления. Если планировка позволяет, плавная геометрия или последовательность более мягких поворотов обычно удобнее для движения стоков и обслуживания.
Когда нужен дополнительный доступ
Возле сложного узла полезно предусмотреть смотровой колодец. Он дает возможность проверить соединение, выполнить очистку и обнаружить смещение без вскрытия длинного участка. Такое решение особенно оправдано при нескольких поворотах, большой глубине прокладки или работе сети с загрязненными стоками.
Подготовка основания и соединения
Даже правильно выбранная деталь не компенсирует плохо подготовленную траншею. Основание выравнивают и уплотняют, удаляют крупные камни и твердые включения. Под поворотом не должно оставаться пустот: неравномерная опора создает локальные напряжения и способна нарушить положение стыка после обратной засыпки.

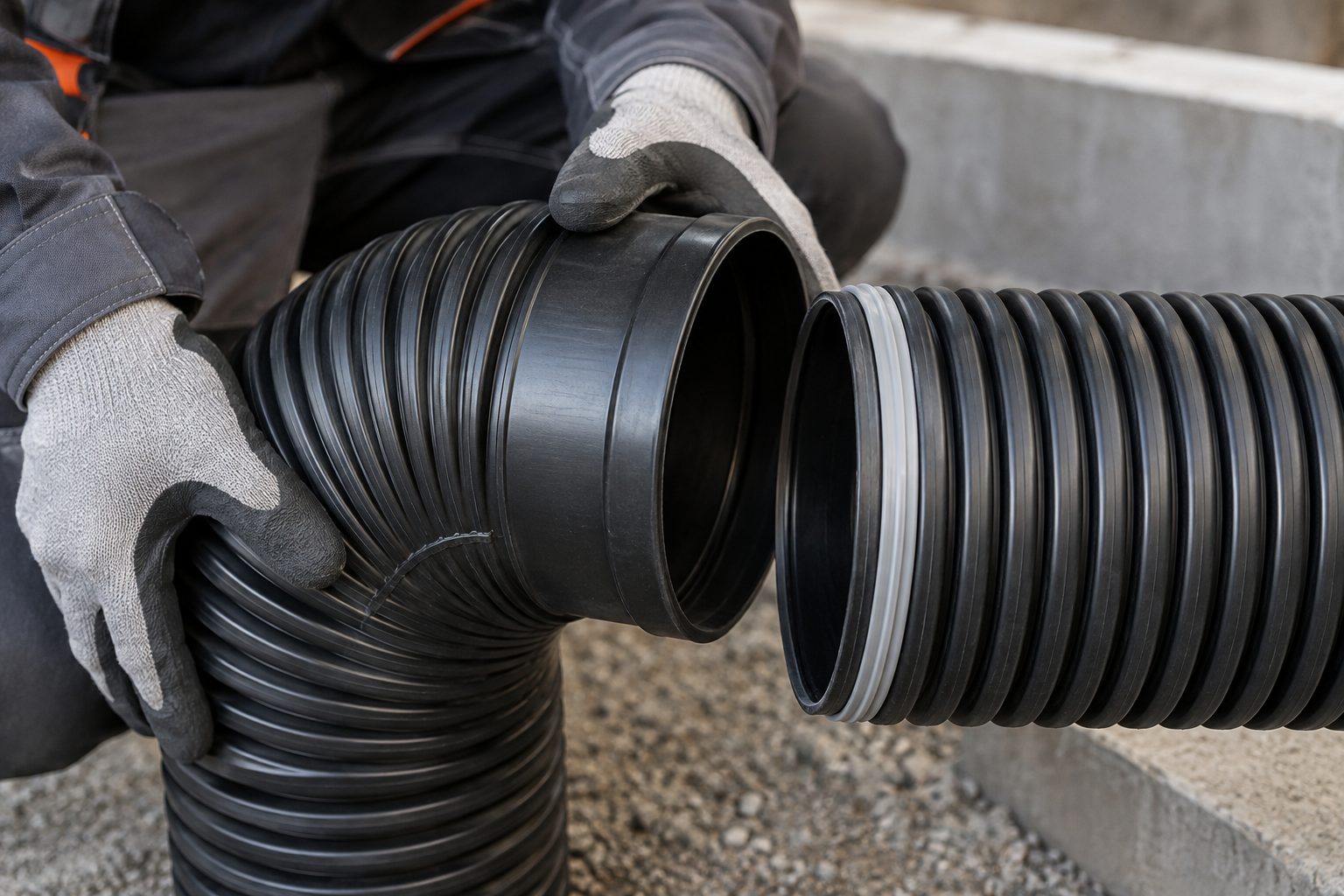

Перед сборкой посадочные поверхности очищают от песка и грунта. Уплотнительное кольцо осматривают по всей окружности, устанавливают в предусмотренную канавку и используют совместимую монтажную смазку. Детали соединяют по оси, без ударов по кромке и без попытки втянуть перекошенный элемент усилием техники.
- Сверить маркировку и геометрические размеры элементов.
- Очистить стык и проверить отсутствие повреждений.
- Установить уплотнение в соответствии со схемой производителя.
- Совместить оси и выполнить соединение до контрольной отметки.
- Проверить уклон, положение поворота и равномерность опоры.
- Зафиксировать узел боковой подсыпкой без смещения деталей.
После монтажа соединение контролируют визуально: кольцо не должно быть выдавлено, а труба — уходить из муфты под углом. При наличии проектного требования проводят проверку герметичности до полной засыпки. Это позволяет исправить дефект, пока узел остается доступным.
Типичные ошибки на объекте
Распространенная ошибка — подгонять трассу за счет упругой деформации трубы вместо применения подходящего фасонного элемента. Такой изгиб создает напряжение, меняет профиль и может постепенно воздействовать на соседние соединения. Не менее рискованно смешивать внешне похожие компоненты разных систем без подтвержденной совместимости.
Еще одна проблема возникает при обратной засыпке. Если грунт подают с одной стороны крупными порциями, отвод может сместиться, хотя сразу после сборки его положение было правильным. Боковую подсыпку выполняют послойно и симметрично, тщательно заполняя пространство вокруг узла материалом, предусмотренным проектом.
Итоговая проверка
Надежный поворот трубопровода складывается из совместимой детали, расчетной геометрии и аккуратного монтажа. До закупки проверяют диаметр, угол, тип соединения и условия нагрузки; до засыпки — уклон, герметичность и устойчивость основания. Такой порядок снижает вероятность засоров, деформаций и дорогостоящего вскрытия готовой трассы.
