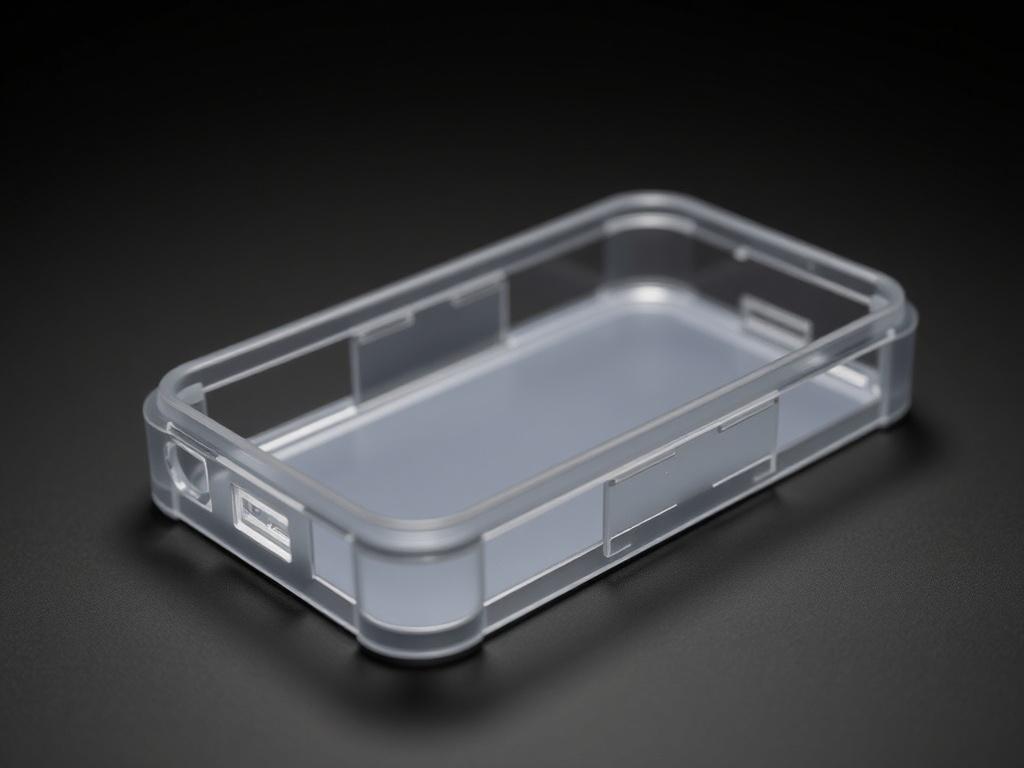

Корпус — это не просто оболочка электроники. Это первая вещь, которую человек трогает и видит. Сделать его удобным, аккуратным и надежным можно даже на любительском 3D‑принтере, главное понять последовательность и принять несколько разумных решений. Я расскажу, как пройти весь путь: выбрать материал, продумать конструкцию, подобрать настройки печати и выполнить отделку, чтобы результат радовал глаз и служил годами.
Статья ориентирована на практиков: не будет пустых общих фраз и долгих теоретических отступлений. Всё по делу — практические советы, примеры ошибок и способы их исправить. Читайте, сохраняйте чек‑лист и применяйте шаг за шагом.
Почему стоит печатать корпус самому
Печатный корпус дает свободу дизайна: можно сделать нестандартную форму, встроить держатели и направляющие, предусмотреть места для кабелей и вентиляции. Это особенно полезно для прототипов или небольших серий, когда нет смысла тратиться на пресс‑формы. Кроме того, 3д печать корпуса позволяет быстро итеративно улучшать конструкцию — переделал модель в CAD, распечатал и проверил прямо на устройстве.
Ещё важный момент — бюджет. Даже простой FDM‑принтер и пара роллов филамента обойдутся дешевле заказа индивидуального корпуса у производителя. При этом вы сохраняете полный контроль над материалом и эстетикой.
Выбор материала: основные опции и их назначение
Материал корпуса зависит от условий эксплуатации. Для домашнего устройства часто хватает PLA: пластиковый, легкий, печатается почти в любое время и дает хорошую детализацию. Если корпус будет нагреваться, лучше PETG или ABS — они выдерживают более высокую температуру и меньше деформируются. Для наружных устройств пригоден ASA — стойкий к УФ‑излучению. Для гибких вставок используют TPU.
Ниже таблица с кратким сравнением популярных материалов. Она поможет быстро сориентироваться и выбрать наиболее подходящий вариант.
| Материал | Плюсы | Минусы | Типичное применение |
|---|---|---|---|
| PLA | Прост в печати, детализирует, экологичен | Низкая термостойкость, хрупкость | Прототипы, корпуса без нагрева |
| PETG | Ударопрочный, термостойкость выше PLA, мало усадки | Чуть хуже детализация, требует чуть более высоких температур | Корпуса с температурной нагрузкой, водостойкие детали |
| ABS | Прочный, пластичный, хорошо поддается постобработке | Сильная усадка, запах при печати, требует закрытой камеры | Функциональные корпуса, механические детали |
| ASA | УФ‑стойкий, похож по свойствам на ABS | Требует правильно настроенной печати, дороже | Уличные корпуса, панели |
| TPU | Гибкость, стойкость к ударам | Сложнее печатать, медленная скорость | Уплотнители, амортизирующие вставки |
Проектирование корпуса: что продумать заранее
Дизайн корпуса начинается с размеров: положите внутрь реальные компоненты или распечатайте шаблон для проверки посадочных мест. Важно учитывать запас для коннекторов, радиаторов и кабелей. Пара миллиметров не помешают, зато вы избежите лишних переделок.
Распределение креплений — отдельная тема. Решите, будут ли использоваться винты, защелки или защелки‑фитинги. Винтовые крепления лучше делать с толстыми стенками и глухими отверстиями под саморезы; защелки требуют тестирования прочности и точной геометрии. Старайтесь разбивать корпус на панели так, чтобы каждая панель легко извлекалась и устанавливала плату без натягивания кабелей.
Толщина стенок и ребра жесткости
Оптимальная толщина стенок для FDM‑печати — 1.2–2.5 мм в зависимости от размера и нагрузки. Тонкие стенки экономят материал, но могут быть хрупкими. Для увеличения прочности используйте ребра жесткости по внутренним поверхностям; они требуют меньше материала, чем сплошная стенка той же прочности.
Если корпус большой, разделите его на секции и продумайте места стыков с уплотнителями или прокладками. Это уменьшит деформации при печати и упростит дальнейшую обработку.
Настройки печати: шаги, которые действительно меняют результат
Нельзя просто нажать «печать» и надеяться на идеальный корпус. Настройки слоя, заполнения и охлаждения влияют сильнее, чем вы думаете. Для корпуса обычно рекомендуют слой 0.16–0.28 мм — баланс скорости и качества. Для деталей с мелкой посадкой снизьте высоту слоя до 0.12 мм.
Процент заполнения задавайте исходя из требуемой прочности. 10–20% подойдут для корпусов без сильной нагрузки, 30–50% стоит поставить для функциональных деталей. Обратите внимание на орбитальные слои и число периметров: три‑четыре периметра обеспечат аккуратные краевые поверхности и устойчивость креплений.
Адгезия и усадка
Усадка материала — источника проблем при больших корпусах. PETG и PLA ведут себя спокойнее, ABS может съеживаться и отрываться от стекла. Используйте адгезивные средства, подогрев стола и бортики, если модель большая. При необходимости разбейте корпус на несколько частей, чтобы печатать их отдельно и собирать позже.
Если вы печатаете из ABS, закройте камеру печати или используйте принтер с ограждением — это уменьшит температурные перепады и риск деформации.
Постобработка: от шлифовки до покраски
После печати корпус почти никогда не идеален с заводского слоя. Мелкие линии слоя, неровности и прыщики удаляются шлифовкой. Начинайте с наждачной бумаги 180–220, потом доводите до 400–600 для гладкой поверхности. Для PLA можно применять шпаклевку на основе акрила, для ABS — ацетоновую обработку для получения глянца.
Покраска требует праймера. Нанесите праймер, дайте высохнуть и затем шлифуйте до нужной гладкости. После этого краска ложится ровно, а финальный лак защитит поверхность от царапин.
Уплотнения и сборка
Если корпус должен быть пыле‑ или влагозащищенным, продумайте уплотнители и посадочные пазы для резиновых прокладок. Универсальный подход — делать паз на месте соприкосновения крышки и корпуса, подбирать уплотнитель по ширине и жесткости. Для винтовых соединений используйте металлические вставки‑гнёзда или закалённые втулки, если ожидается частая разборка.
Перед окончательной сборкой протестируйте контакты и посадку всех элементов. Часто мелкие правки делаются именно на финальной стадии, когда уже видно, где мешают радиаторы или длинные кабели.
Распространенные ошибки и как их избежать
Первая ошибка — экономия на прототипе. Сначала сделайте упрощённую модель и проверьте только посадочные места. Вторая — печать корпуса цельной слишком большого размера без учета усадки, это приводит к перекосу и несоответствию размеров. Третья — отсутствие продуманных креплений: пластиковые стенки без ребер быстро ломаются при затяжке винтов.
Лучший способ избежать проблем — список проверки перед печатью: размеры, запас на посадки, требуемая термостойкость, крепления и способ сборки. Ниже приведён удобный контрольный список.
- Проверены реальные размеры электронных компонентов.
- Добавлен запас для кабелей и коннекторов минимум 2–3 мм.
- Ребра жесткости предусмотрены в местах крепления.
- Выбран материал с подходящей термостойкостью.
- Заданы корректные настройки слоя и заполнения.
- План постобработки — шлифовка, праймер, покраска.
Пример рабочего процесса: шаг за шагом
Опишу коротко практическую последовательность, которой пользуюсь при печати корпуса. Этот порядок экономит время и минимизирует переделки.
- Собираю все компоненты и измеряю их на 10‑метровке, делаю шаблон из картона.
- Проектирую в CAD корпус с учётом зазоров и креплений.
- Печатаю тестовую деталь с посадочным отверстием для коннектора.
- Вношу правки, печатаю финальные панели с нужными настройками.
- Шлифую, крашу и собираю с уплотнителями и вставками.
Этот подход может занять от нескольких дней до недели в зависимости от сложности. Главное — не пытаться сделать всё идеально с первой попытки, итерации дешевле, чем спешка.
Оценка стоимости и времени: пример расчета
Чтобы не гадать, привожу типичный расчет для корпуса среднего размера (примерно 150×100×50 мм). Это ориентир — реальные цифры зависят от принтера и материала.
| Позиция | Примерная стоимость | Время |
|---|---|---|
| Филамент (50–100 г) | 30–150 руб. | — |
| Печать (3–6 часов) | — | 3–6 часов |
| Постобработка (шлифовка, праймер, краска) | 100–500 руб. | 2–8 часов с просушками |
| Металлические вставки и винты | 50–300 руб. | — |
Итого: при разумном подходе материалы и расходники обойдутся недорого, а время зависит от уровня отделки. Если нужно получить «магазинный» вид, добавьте время на тщательную шлифовку и покраску.
Заключение
Печатный корпус — это реальная возможность получить уникальное и функциональное изделие собственными руками. Главное — начать с простых шагов: верные замеры, выбор материала и тестовые печати. Не стремитесь к совершенству сразу; делайте прототип, проверяйте посадки и только потом доводите внешний вид. С каждым новым корпусом вы будете тратить меньше времени и получать всё более профессиональный результат. Если хотите, могу прислать чек‑лист в виде STL‑файлов для базовых креплений или помочь с разбором конкретной модели.
