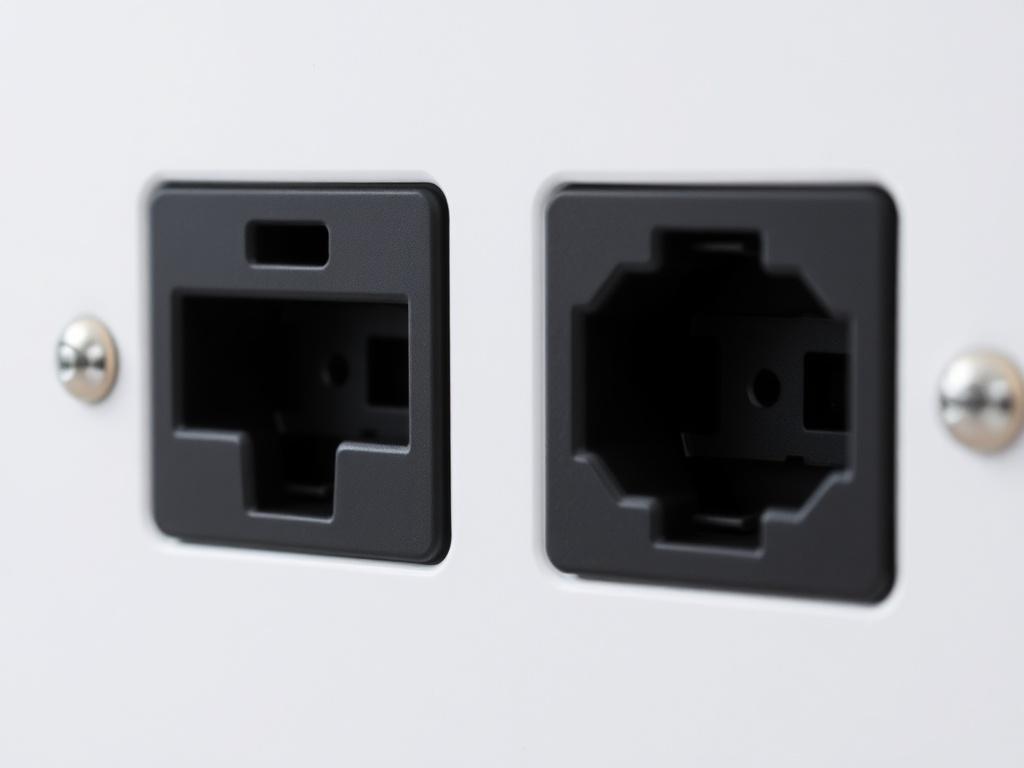

Оптическая розетка давно перестала быть экзотикой для дома. Сегодня это реальный способ получить стабильный гигабитный интернет без помех, отлично передать сигнал IPTV или организовать быстрый магистральный участок внутри квартиры. Но выбрать и установить оптическую розетку правильно — не всегда просто. В этой статье я разложу всё по полочкам: от типов разъемов до практических шагов при монтаже и проверки линии.
Что такое оптическая розетка и зачем она нужна
Оптическая розетка — это точка соединения оптического кабеля с оборудованием пользователя. В неё можно подключить патч-корд, который ведет к роутеру, медиаконвертеру или другому устройству. В сетях FTTH такие розетки ставят в квартире рядом с телевизором или рабочим местом, чтобы не тянуть внешний кабель прямо к технике. Больше информации про оптические розетки, можно узнать пройдя по ссылке.
Главная польза — удобство и аккуратный вид. Никаких длинных шнуров по полу и сложных переходников. Кроме этого, розетка обеспечивает надёжную механическую защиту разъёма, удобный доступ для обслуживания и минимизирует потери при подключении-отключении.
Основные типы разъемов и стандарты
Разъемов довольно много, но в практической жизни чаще встречаются несколько: LC, SC, ST и иногда FC. Каждый имеет свои особенности и области применения.
LC — компактный и популярный в домашних и офисных решениях. Он занимает мало места, поэтому часто используется в многомодульных панелях и розетках. SC — больше по размеру, но удобен благодаря защёлке типа push-pull. ST встречается реже в новых инсталляциях, больше в старых корпоративных сетях и промышленных системах.
Важно помнить про тип волокна — single-mode (SMF) или multi-mode (MMF). Для FTTH и магистральных подключений обычно используется одномодовое волокно, у которого свои требования к коннекторам и калибровке. Стандарты, на которые опираются производители, включают TIA-568 и IEC серии, определяющие интерфейсы разъемов и качество полировки.
Полировка и цвет: UPC и APC
Полировка торца разъёма влияет на отражения и потери. Есть UPC — плоская полировка с меньшими отражениями, и APC — с угловой полировкой, она обеспечивает еще меньшие отражения при отражении назад, особенно важна для оборудования с лазерными передатчиками. Внешне APC часто маркируют зеленым корпусом, UPC — синим, но лучше ориентироваться по документации.
Как выбрать оптическую розетку для квартиры или офиса
Выбор зависит от задач. Нужно ли только подключить интернет-роутер, или планируется разводка внутри помещения? Хотите розетку в одну розетку, или предпочитаете модульную панель с несколькими портами? Отвечайте честно, тогда станете ближе к оптимальному варианту.
Для типовой квартиры чаще всего достаточно одной компактной розетки с LC-адаптером и стандартной лицевой панелью. Для офиса или для тех, кто планирует несколько точек доступа, имеет смысл выбирать модульные решения с возможностью установки нескольких адаптеров и сохранения запаса волокна.
На что обратить внимание при покупке
- Тип лицевой панели и совместимость с розеткой под штукатурку или накладным коробом.
- Материал корпуса — пластик должен быть плотным и не люфтить.
- Наличие заглушек и защитных крышек для розетки.
- Поддержка типа разъема (LC/SC) и полировки (UPC/APC).
- Возможность монтажа пигтейлов или непосредственно пайки/склеивания волокна при монтаже.
Установка: что стоит знать до начала работ
Процесс установки оптической розетки делится на два подхода. Первый — использовать уже готовый заводской патч-корд, который коннектится напрямую в розетку. Второй — монтировать волокно в виде пигтейла или делать сварку. Первый вариант проще и быстрее, второй даёт более аккуратный и надежный результат, но требует инструмента и навыков.
Перед установкой важно проверить кабель на целостность и соответствие типу. Если оператор оставляет торчащий фрагмент с коннектором — это одно. Если оставлен необработанный конец — потребуется спайка или наращивание пигтейла.
Короткий чеклист для установки
- Подготовьте место: розетка на высоте удобной для подключения роутера или ТВ.
- Выберите способ подключения: патч-корд, пигтейл или сварка.
- Убедитесь, что у вас есть защитные заглушки и пылезащитные колпачки.
- При сварке используйте оптический сварочный аппарат и защитные трубки для спайки.
- Проверьте линию тестером оптической мощности или визуальным дефектоскопом.
Патч-корды, пигтейлы и спайка: в чем разница
Патч-корд — это готовый кабель с коннектором с обеих сторон, самый простой вариант. При подключении через патч-корд нужно лишь вставить его в розетку и в устройство. Минус в том, что такой кабель может быть менее аккуратно уложен и занимает больше места в нише.
Пигтейл — короткий отрезок волокна с заводским коннектором на одном конце и голым оптическим волокном на другом. Пигтейл спаивается с основной линией, что даёт компактный и надёжный результат. Спайка требует сварочного аппарата и умения, зато потери и механика будут оптимальны.
Тестирование и обслуживание
После установки важно проверить качество соединения. Есть несколько инструментов: визуальный источник света (VFL) для простых проверок, оптический рефлектометр OTDR для поиска мест повреждений и измеритель оптической мощности для измерения затухания. Если линия пропускает сигнал, но качество нестабильно, скорее всего проблема в загрязнении или плохом контакте.
Регулярное обслуживание — простая гигиена: сохраняйте коннекторы закрытыми, чистите перед каждой коммутацией специальными салфетками или спиртовыми палочками, используйте микроскоп для оптики при сомнениях. Пыль и масло рук — главные враги оптики.
Типичные ошибки при выборе и монтаже
Часто встречаются банальные недочёты, которые потом выскакивают неожиданно. Самая популярная ошибка — покупка розетки под один тип разъёма, когда оператор использует другой. Еще одна — попытка «склеить» два разных типа волокна или соединить одномодовое с многомодовым. Это гарантирует потерю скорости и нестабильность.
Не стоит экономить на инструментах для сварки и очистки. Экономия здесь часто приводит к повторной установке и дополнительным расходам. И наконец, неправильное крепление кабеля в розетке. Волокно очень хрупкое, и перегибы с малым радиусом приведут к потере сигнала.
Таблица: сравнение популярных коннекторов
| Тип | Размер | Фиксация | Типичное применение | Плюсы |
|---|---|---|---|---|
| LC | Компактный | Защелка | FTTH, коммутаторы, роутеры | Малый размер, плотность портов |
| SC | Средний | Push-pull | Домашние розетки, офисные инсталляции | Простота использования, устойчивость |
| ST | Крупный | Байонетный | Старые сети, промышленные установки | Надежность, простота обслуживания |
| FC | Крупный | Винтовая | Измерительное оборудование, специализированные системы | Высокая механическая стабильность |
Практические советы от мастера
Если у вас нет опыта, выбирайте розетку и патч-корд одного вендора и одинакового типа разъёма. Это снизит риск несовместимости. Всегда берите запас патч-кордов и заглушек, особенно если монтаж проводится в новостройке или в помещении с пылью. При выборе места подумайте о дальнейшем удобстве: не ставьте розетку в труднодоступном углу за мебелью.
При тестировании фиксируйте значения измерений. Это поможет в случае спорных моментов с оператором. Если видите подозрительную потерю, обследуйте коннекторы на предмет загрязнений и повторите измерения после очистки.
Заключение
Оптическая розетка — это простая деталь, но от нее зависит стабильность и качество вашего подключения. Правильный выбор, аккуратная установка и регулярное обслуживание обеспечат долгую и безпроблемную работу сети. Не бойтесь использовать профессиональные услуги для сварки и тестирования, если вам нужно максимальное качество. В большинстве домашних сценариев достаточно правильно подобранной розетки и патч-корда, но знание нюансов поможет избежать ошибок и сэкономить время в будущем.
